Аналого-цифровой преобразователь (АЦП) – устройство, осуществляющее преобразование непрерывно изменяющегося аналогового сигнала в цифровой код.
В кодоимпульсном АЦП дискретизация происходит по величине напряжения. Метод преобразования характеризуется наличием нескольких мер, равных числу разрядов кода; комбинации мер по логической программе сравниваются с измеряемой величиной [6].
1 Расчет на структурном уровне
В основе проектирования АЦП было положено кодоимпульсное преобразование, реализующее следящее уравновешивание.

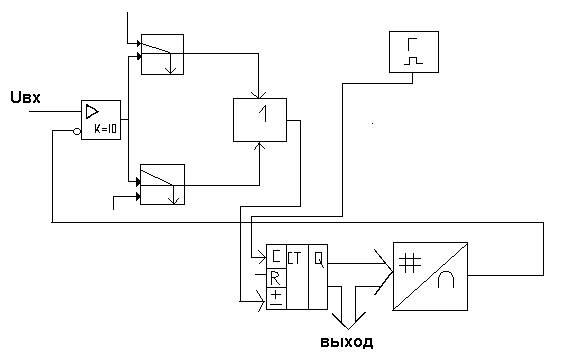

В качестве базовой была взята схема из [6], реализующая выбранный метод преобразования. Эта схема, несколько преобразованная, изображена на рисунке 1.
Рисунок 1 – Преобразованная схема АЦП
Порядок следования сигнала следующий: на входы операционного усилителя подается входное напряжение и, компенсирующее его, напряжение с ЦАП (при этом усилитель в зависимости от разности напряжений может работать и в своем основном режиме и в режиме насыщения, алгоритм работы такой, что разностный сигнал удерживается в пределах разрешающей способности АЦП). Далее с помощью двух компараторов и схемы 2ИЛИ происходит определение режима изменения кода в зависимости от полярности сигнала. После этого сигнал подается на счетчик, который выполняет тактирование (по входу С)
, при этом счетчик работает только тогда, когда с блока управления есть разрешающий сигнал (по входу R). Далее используя ЦАП, сигнал преобразуется в напряжение и выводится для сравнения с заданным входным. Процесс повторяется снова.
Таким образом, по истечению времени преобразования, в счетчике мы получим требуемое значение.
Исходя из требований ТЗ погрешность АЦП не должна превышать 1%. За максимальную методологическую погрешность (прежде всего погрешность дискретности) взята
δм
=0.25%
Отсюда на приборную погрешность приходится:
δп
=1% -
δм
=0.75%
По основной цепи преобразования распределение погрешности представлено в Таблице 1
Таблица 1
| Элемент
|
Допустимая погрешность
|
| Усилители
|
≤0.01%
|
| Компараторы
|
≤0.01%
|
| Схема И-НЕ
|
~0%
|
| Схема ИЛИ
|
~0%
|
| Счетчик
|
~0%
|
| АЦП
|
0.1%
|
В качестве счетчика берется двоичный реверсивный счетчик. Его разрядность определяется исходя из величины методологической погрешности (δм
)
Вначале определяется ступень квантования:
Δ=0.0025*10=0.025
Соответственно емкость счетчика высчитывается следующим образом:
 (1)
Отсюда разрядность счетчика N=9 (наименьшая целая степень двойки при которой получается число покрывающая емкость счетчика).
Частота опорного генератора высчитывается по формуле из [6]:
 МГц (2)
В связи с заданием ступени квантования важно определить для компаратора опорное напряжение и максимальную ширину зоны неопределенности, это можно сделать по формуле 3 из [6].
 (3)
(4)
ЦАП в схеме должен быть девяти разрядным. Согласно [3] такой ЦАП в униполярном режиме не поддерживается стандартом. Поэтому в данной схеме берется десятиразрядный ЦАП, после которого строится усилительная схема для соответствия входных активных разрядов и выходных напряжений, а также умножения напряжения.
Так, если при 10 разрядах напряжение было Umax
=1В, то
 (5)
В тоже время максимальное выходное напряжение должно соотносится к коду на входе системы, так чтобы при максимуме мы получили 10 В (для минимального это соотношение выполняется Umin
=0). Для этого необходимо подобрать коэффициент усиления:
0.9К=107
К=10/0.9=11,11
Корректирующее устройство представляет собой инвертирующий усилитель с коэффициентом усиления 11,11 и максимальным выходным напряжением не менее 10 В.
· Она способна обеспечить заданное быстродействие
· Эта серия является полной и способной синтезировать АЦП, заданного вида
· По энергопотреблению серия является рекомендуемой, т.к. считается, что при частоте меньшей 3МГц потребление мощности на схемах КМОП меньше чем у ТТL (в данной схеме f = 0.4 МГц).
Для соединения АЦП с ЭВМ, чтобы исключить взаимное влияние необходимо поставить регистр, который изображен на рисунке 2.
Рисунок 2- Регистр 530ИР22
Регистр КР531ИР22 предназначен для хранения восьмиразрядного слова, записываемого и считываемого в виде параллельного кода. Запись кода производится асинхронно при действии напряжения логической 1 на входе L. При записи на выходах Q формируется записываемый код. Для перевода регистра в режим хранения необходимо на вход L подать напряжение логического 0. При записи кода и его хранении на входе OE должно действовать напряжение логического 0.
Перевод регистра в третье состояние выходов Z (состояние высокого импеданса) осуществляется подачей напряжения логической1 на инверсный вход OE.
2.2.2 ЦАП
В качестве ЦАП выбрана микросхема КР752ПА1[5]. Это 10-разрядный ЦАП (рисунок 3), выполненный по КМОП технологии с коэффициентом нелинейности δ=0,1%
Рисунок 3 ЦАП КР752ПА1
В Таблице 2 приведены основные параметры ЦАП [11]:
Таблица 2 - Основные параметры ЦАП
| Число разрядов |
10 |
| Время установления |
5 мкс |
| Δ |
0,1% |
| Максимальное выходное напряжение |
1 В |
| Uоп |
10.24 |
| Uип |
5.4 |
В качестве элементной базы для всех усилителей схемы (если это специально не оговорено) выбрана микросхема К140УД7. Она имеет параметры [11],которые отображены в таблице 3:
Таблица 3
| Коэффициент усиления напряжения |
50000 |
| Дрейф напряжения смещения |
6МкВ/˚C |
| Входное напряжение |
12 В |
| Выходное напряжение |
11,5 В |
| Напряжение источника питания |
±15 В |
В соответствии с ТЗ должно обеспечиваться подключение к АЦП нагрузки не менее 1МОм.
На рисунке 4 представлена схема подключения через повторитель напряжения, называемый также буфером, так как он обладает изолирующими свойствами (большим входным импедансом и малым выходным).
Рисунок 4 – Повторитель напряжения
Входное сопротивление для повторителя напряжения может быть равным многим сотням мегом на низких частотах, а выходное сопротивление меньше 1Ом, поэтому используется не взятая за базисную микросхема К140УД7, а импортный усилитель NE5534, который предназначен для работы на нагрузку до 600 0м.
Далее в каскаде с повторителем напряжения используется дифференциальный усилитель, для которого справедливо следующее соотношение[10]:
 (8)
Элементная база компаратора представляет собой микросхему КМ594СА3[11], совместимой с КМОП цифровыми микросхемами.
Основные характеристики компаратора приведены в Таблице 4:
Таблица 4 – Основные характеристики компаратора
| Напряжение источника питания Uп
|
±15 В |
| Время задержки tЗ
|
200нс |
| Коэффициент усиления Kу
|
150000 |
| Напряжение смещения нуля Uсм
|
0,003 В |
Девятиразрядный двоичный реверсивный счетчик построен на трех четырехразрядных серии К564ИЕ11[5]. Условное графическое обозначение микросхемы К564ИЕ11 изображено на рисунке 5.
Рисунок 5 – Счетчик
D1, D2, D3, D4–вход установки 1‑го, 2‑го, 3‑го и 4‑го разрядов соответственно; V–вход разрешения установки; P0–вход переноса; ±1–вход определяющий режим сложение/вычитание; Q1, Q2, Q3, Q4–выходы соответствующих разрядов; p-выход переноса.
Для синтеза девятиразрядного счетчика необходимо знать таблицу истинности данного устройства. Таблица истинности данного счетчика соответствует таблице 5
Таблица 5
| Вход переноса |
Сложение / вычитание |
Разрешение установки |
Установка нуля |
Действие |
| P0 |
±1 |
V |
R |
| 1 |
X |
0 |
0 |
Нет счета |
| 0 |
1 |
0 |
0 |
Работа на сложение |
| 0 |
0 |
0 |
0 |
Работа на вычитание |
| X |
X |
1 |
0 |
Установка |
| X |
X |
X |
1 |
Установка нуля |
Связь счетчиков осуществляется через соединение выхода переноса младшего к входу старшего.
Режимы Сложение/Вычитание осуществляются в младшем счетчике. Когда компаратор зафиксирует выход за пределы разрешающей способности (что соответствует тому, что нужно увеличить модуль напряжения) на сумматор в соответствующий вход поступает высокий уровень и он работает на сложение.
Разработанное устройство полностью соответствует техническим требованиям, изложенным в техническом задании. В устройстве использованы быстродействующие микросхемы (операционный усилитель К140УД7, компаратор КМ597СА3, ЦАП КР572ПА1, регистр 530ИР22).
Устройство обеспечивает работу в необходимом динамическом диапазоне. Диапазон входного напряжения, исходя из способа построения (это подразумевалось при подборе ступени квантования, разрядности счетчика, ЦАП и, в целом, конструируемого АЦП) рассчитан на напряжение до минус 10 В. Входное сопротивление более 1 Мом, благодаря использованию повторителя.
Время преобразования выбрано равное 1 с. обеспечено благодаря выбору тактовой частоты генератора, что соответствует требованиям ТЗ.
В связи с использованием обратной связи устройство работает в автоматическом режиме.
Аддитивная погрешность складывается из суммы аддитивных погрешностей четырех усилителей (вне зависимости от схемы их включения), и аддитивной погрешности ЦАП. Используемые при расчете аддитивной погрешности характеристики приведены в таблице 6. Характеристики прочих звеньев главного круга преобразования не включены, т.к. подразумевается, что цифровые элементы данным видом погрешностью не обладают, а точность компаратора, с которой он может входной и опорный сигнал достаточна велика.
Таблица6 – Характеристики
| Параметр
|
Значение
|
| Дрейф напряжения смещения (в усилителях) |
6мкВ/С° |
| Коэффициентом нелинейности для ЦАП (δ) |
0,1% |
Будем искать погрешности, в том числе аддитивную, для входной величины, равной ступени квантования (в данном случае она максимальна) по формуле 9 из[7]:
 (9)
где С — суммарная аддитивная погрешность устройства; δ1, δ2—аддитивные погрешности усилителей и ЦАП соответственно
Мультипликативная погрешность (возникает при изменении коэффициентов преобразования), будет складываться за счет некоторых факторов, таких как точный подбор резисторов в схемах включения усилителей (они обладают своей точностью). Если погрешность, возникающая при этом порядка d=0,05%, то по формуле из [7] получим предел относительной основной погрешности:
 (10)
Полученная погрешность носит лишь оценочный характер. Введу сложности устройства, более точно погрешность может быть оценена путем моделирования.
Моделирование схемы проводилось в пакете программ схемотехнического моделирования Micro-Cap 7.0.
В качестве устройства для моделирования было предложено смоделировать работу генератора. В программе MicroCap была создана схема, показанная на рисунке 6.
Данная схема представляет собой простейший кварцевый генератор на микросхемах КМОП Х1 и Х2. На данной схеме вместо кварца был использован импульсный генератор V1.
На рисунке 7 изображен выходной сигнал модели и выходной сигнал
Рисунок 7 – Выходной сигнал модели
На рисунке 8 изображен выходной сигнал в промежутке времени между преобразованиями.
Рисунок 8 – Выходной сигнал в промежутке времени между преобразованиями
