Министерство науки и образования
Государственное образовательное учреждение
Высшего профессионального образования
Тульский Государственный Университет
Институт высокоточных систем им. В. П. Грязева
Кафедра ПБС
Пояснительная записка
Отчёт по производственной практике
Выполнил: ст. гр. 182021
Lost
Руководитель: Преподаватель А.А.
Тула 2010
Содержание
Введение. 3
Процесс настройки блоков.3
Контрольно – измерительная аппаратура и стендовая аппаратура, применяемая при настройке.3
Заключение. 3
Во время прохождения производственной практики в НИИ “Ракета”, я был ознакомлен с деятельностью данного предприятия. Основная часть практики проходила в отделе №324. Данный отдел занимается опытно конструкторской деятельностью и научно исследовательской работой.
Для обеспечения выпуска радиолокационных станций наземной разведки и загрузки производственных мощностей завода «Урал» собственными разработками в 1942 г. на заводе было создано особое конструкторское бюро – ОКБ 448. В 1962 г. ОКБ было переведено в группу проектных организаций, непосредственно подчинённых Министерству радиопромышленности. В 1978 г. предприятие преобразовано в Научно-исследовательский институт «Ракета»
В последние годы институтом разработано и поставлено на серийное производство новое не уступающее лучшим мировым образцам поколение высокоинформативных радиолокационных средств:
- переносные РЛС: ближней дальности действия малой и средне дальности действия
- мобильная РЛС
- радиолокационный комплекс разведки огневых позиций стреляющих средств;
- радиолокационное средство охраны особо важных объектов ;
- универсальная автоматизированная станция измерения начальной скорости снарядов
- стационарная РЛС охраны государственной границы
- радиолокационно-оптоэлектронный комплекс контроля территорий и акваторий.
Процесс настройки блоков.
Целью настройки блоков является соответствие требованиям настоящих ТУ и комплекта конструкторской документации.
Настройку и регулировку рассмотрим на примере блока 8ХПН-42 АВПМ.466641.032 ТУ.
Настройка блока 4ХПН-41 АВИМ.468551.032 ТУ производится с целью получения параметров выходных импульсов тока управления в пределах допусков, обеспечивающих выполнение требований технических условий АВИМ.468341.032 ТУ.
Блок 4ХПН-41 предназначен для управления ферритовым циркулятором изделия ФППВ1-4 (переключатель волноводный высокого уровня мощности) антенно-волноводного тракта в составе изделия 1п32 - РЛС противотанкового ракетного комплекса.
Перечень параметров, по которым производится настройка:
1. Блок должен соответствовать схеме электрической принципиальной, перечню элементов;
2. На переходном контакте 36 платы должно быть постоянное напряжение (15±0,6)В;
3. На переходном контакте 37 платы должно быть постоянное напряжение минус (15±0,6)В;
4. На выходе блока должны формироваться импульсы тока нагрузки с чередующейся полярностью
- дельностью не более 25 икс;
- амплитудой, регулируемой в пределах:
- нижний – не более 0,4 В;
- верхний - не менее 4,7 В;
- нестабильность амплитуды - не более 1,5%.
Допускаемая погрешность длительности и уровней ± 10 %.
Допускаемая погрешность измерения нестабильности амплитуды ±5 %.
Указания мер безопасности:
При подготовке рабочего места и подготовке блока к настройке необходимо выполнять следующие правила:
1. Настройщик должен быть ознакомлен с инструкцией по технике безопасности, действующей у изготовителя;
2. Стенд и контрольно-измерительные приборы должны быть надежно заземлены;
3. Сетевые кабели должны не иметь повреждений защитной изоляции и надежно крепиться в сетевых вилках;
4. Работу проводить только на исправном (аттестованном) стенде, пользуясь исправными инструментами и приборами.
Требования к рабочему месту:
1. Настройка блока должна производиться в нормальных климатических условиях.
2. К рабочему месту должно быть подведено напряжение 220В 50Гц.
3. Освещение на рабочем месте должно соответствовать требованиям производственной санитарии.
4. Подключение блока к контрольно-измерительной и стендовой аппаратуре должно производится согласно ТУ
5. Контрольно-измерительные приборы, стенд должны иметь свидетельство о поверке с записью даты проведения поверки, сроке следующей поверки.
6. Рабочее место должно быть аттестовано в соответствии с действующим порядком у изготовителя.
До проведения настройки необходимо:
- проверить наличие документации, указанной в приложении настоящей инструкции;
- проверить наличие в сопроводительной документации отметки о проведении всех контрольных операций, предусмотренных технологией изготовления блока, предшествующих настройке;
- проверить наличие свидетельств контрольно-измерительных приборов перечисленных в приложении настоящей инструкции с записью даты проведения поверки, срока следующей поверки и проверки их работоспособности;
- собрать рабочее место в соответствии со схемой соединения блока с измерительной и стендовой аппаратурой приведенной в приложении АПИМ.468341.032 ТУ;
- подготовить стенд ХПП-Н-41М к настройке в соответствии с паспортом на стенд ГИЕФ.466661.002 ПС, при этом необходимо тумблеры стенда установить в положение ОТКЛ или нижнее положение;
- включить измёрительные приборы не менее чем за 15 мин до начала настройки.
Методы настройки и проверки:
1. До настройки проверяется визуально:
- установка элементов на соответствие сборочному чертежу;
- отсутствие залива припоем соседних выводов у микросхем;
- пропайка планарных выводов у микросхем.
2. Прозвонка цепи питания на отсутствие короткого замыкания.
3. Настройка блока по параметрам настройки указанных в технических условиях АВАМ.468341.032 ТУ.
Блок считается настроенным, если его выходные параметры соответствуют требованиям ААИМ.468341.032 ТУ с учётом требований настоящий инструкции.
По окончанию настройки делается отметка в сопроводительном документе о настройке блока.
Настроенный блок вместе с сопроводительным документом сдаётся мастеру цеха-изготовителя.
| Наименование оборудования, тип, шифр |
Количество |
Эквивалент при замене оборудования |
| Вольтметр универсальный цифровой В7-40 |
1 |
В7-38, В7-46 |
| Прибор комбинированный Ц4352 |
1 |
АВО-5М1 |
| Источник питания постоянного тока Б5-47 |
2 |
Б5-70 |
| Осциллограф универсальный С1-120 |
1 |
С1-65 |
| Стенд ХТП-Н-41М |
1 |
Вольтметр цифровой В7-40.
Вольтметр универсальный цифровой В7-40 предназначен для анализа переменного и постоянного напряжения, силы переменного и постоянного токов и электрического сопротивления, а также для связи с внешними устройствами.
Принцип работы вольтметра универсального цифрового В7-40 состоит в конвертации измеряемой физической величины (переменного напряжения, постоянного тока, переменного тока и сопротивления) в постоянное напряжение с дальнейшим его измерением внутренним аналого-цифровым преобразователем.
Основные технические характеристики вольтметра В7-40:
| Диапазон измерения: |
| напряжения постоянного тока |
0,01 мВ - 1000 В (0,2-2-20-200-2000 В) |
| напряжения постоянного тока с высоковольтным делителем напряжения (ДНВ) |
1-40 кВ |
| среднеквадратического значения переменного напряжения произвольной формы |
2 мВ - 500 В (0,2-2-20-200- 2000 В) |
| среднеквадратического значения напряжения синусоидальной формы совместно с ВЧ-пробником |
0,1 -15 В (до 1000 МГц)(0,2-2-20 В) в режиме измерения постоянного напряжения |
| силы постоянного тока |
0,01 мкА - 2000 мА (с шунтом - до 10 А) (0,2-2-20-200-2000 мА) |
| Входная ёмкость |
50 пФ |
| Питание |
220±22В, 50±0,5 Гц или 220±11 В, 400+28 -12 Гц |
| Масса |
5,5 кг |
| Габариты |
304x80x320 мм |
Универсальный вольтметр цифровой В7-38.
В7-38 предназначен для измерения основных электрических величин: напряжения постоянного и переменного тока, силы постоянного и переменного тока, а также сопротивления постоянному току. Выбор диапазонов измерения, определение и индикация полярности автоматические.
Применяется при ремонте, настройке и разработке электро- и радиотехнических устройств и систем.
Основные технические характеристики вольтметра В7-38:
| Диапазон измерения: |
| напряжения постоянного тока |
10 мкВ - 1000 |
| напряжения переменного тока |
10 мкВ - 300 В (30 Гц -100 кГц |
| постоянного и переменного тока |
10-5
- 2*103
мА (30 Гц-20 кГц) |
| сопротивления постоянному току |
10-5
- 2*104
кОм |
| Входное сопротивление (при измерении напряжения постоянного тока) |
10 М0м ±5 % |
| Активная составляющая входного сопротивления (при измерении напряжения переменного тока) |
1 М0м ±5 % |
| Входная емкость |
не более 100 пФ |
| Питание |
22О±22 В, 50±0,5 Гц или 60±0,6 Гц |
| Потребляемая мощность |
10 В*А |
| Масса |
2 кг |
| Габариты |
245х86х268 мм |
Прибор комбинированный Ц4352.
Прибор комбинированный Ц4352-М1 предназначен для измерения электрофизических величин: силы постоянного и переменного тока, постоянного напряжения, переменного напряжения, электросопротивления. Прибор обеспечивает высокую точность имерений и имеет автозащиту от перегрузок.
Основные технические характеристики Ц4352
:
| Класс точности |
1/1,5 |
| Сила постоянного тока, мА |
0,3 ... 15000 |
| Сила переменного тока, мА |
1,5 ... 15000 |
| Напряжение постоянного тока, В |
0,075 ... 1200 |
| Напряжение переменного тока, В |
0,3 ... 1200 |
| Сопротивление постоянному току, кОм |
0,2 ... 5000 |
| Уровень сигнала по напряжению, дБ (-) |
-10 ... +12 |
| Частотный диапазон, Гц |
45-65 ... 10000 |
| Питание |
автономное, 3х1,5 B |
| Размеры, мм |
215х115х87 |
| Масса, кг |
1 |
| Особенности |
Автозащита, высокая точность |
Источник питания постоянного тока Б5-47
Назначение источника питания Б5-47:
Источник постоянного тока общего применения Б5-47 предназначен для питания радиотехнических устройств стабилизированным напряжением и током в лабораторных и цеховых условиях. Наличие дистанционного управления позволяет использовать его в АИС. Величина выходного напряжения и тока может регулироваться вручную и дистанционно электрическими сигналами в коде 8-4-2-1. В зависимости от положения органов управления и от величины нагрузки источник питания может работать в режимах стабилизации напряжения или тока. Переход от одного режима к другому происходит автоматически при превышении нагрузки (тока или напряжения) установленного значения, обеспечивая тем самым защиту источника питания и потребителя от перегрузки. Предусмотрена возможность работы источника как с изолированным выходом, так и при заземлении клеммы любой полярности. Выходное напряжение гарантируется не только на клеммах, но и непосредственно на нагрузке, что достигается за счет использования четырехпроводной системы подключения нагрузки к источнику.Дистанционное управление имеет гальваническую развязку от сети и нагрузки, но требует дополнительного интерфейса для работы в составе автоматизированной системы.
Особенности источника питания Б5-47:
- Надежная защита от перегрузок
- Возможность параллельной и последовательной работы
- Изолированный выход
- Дистанционное и ручное управление
- Четырехпроводная линия подключения нагрузки
- Режимы работы: стабилизация напряжения, стабилизация тока
- Автоматический переход от одного режима к другому
Основные технические характеристики источника питания Б5-47:
| U вых, В |
0,1-29,9 |
| I нагр, А |
0,01-2,99 |
| Дискретность установки напряжения, мВ |
100 |
| Дискретность установки тока, мА |
10 |
| Время установления рабочего режима при программировании |
100 мс |
| Код управления |
8-4-2-1 |
| Потребляемая мощность |
400 В*А |
| Габаритные размеры |
236Х326Х133 мм |
| Масса |
9 кг |

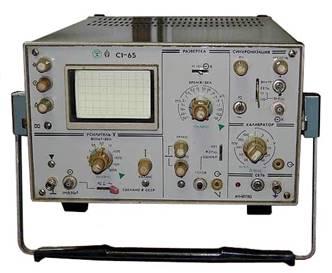

Осциллограф универсальный С1-65.
Предназначен для исследования формы электрических сигналов путем визуального наблюдения и измерения их амплитудных (25 мв - 300 В) и временных (25 нс - 0,5 с) параметров в цеховых, лабораторных и полевых условиях.
Заменяет осциллограф С1-65. Имеет более широкую полосу пропускания, большую рабочую часть экрана, повышенную надежность.
| Вертикальное отклонение
|
| Полоса пропускания |
0-50 МГц |
| Время нарастания |
7-10 нс |
| Коэффициент отклонения |
5 мВ/дел-10 В/дел, 5 мВ/дел (0-25 МГц) |
| Входное сопротивление и емкость |
1 МОм, 30 пФ; 10 МОм, 10 пФ (с выносным делителем) |
| Горизонтальное отклонение
|
| Коэффициент развертки |
0,01 мкс/дел-50 мс/дел (с 10-кратной растяжкой) |
| Режим работы развертки |
автоколебательный, ждущий, однократный |
| Синхронизация
|
| внутренняя |
при изображении 4,8 мм (до 5 МГц) и при изображении 8 мм (5-35 МГц |
| внешняя |
сигналами амплитудой 0,5-30 В c частотой до 35 МГц |
| Питание |
220 В, 50 Гц; 115 или 220 В, 400 Гц |
| Потребляемая мощность |
125 В · А |
| Габаритные размеры |
300X180X420 мм |
| Масса |
16 кг |
Частотомер Ч3-63
Назначение частотомера Ч3-63:
Частотомер Ч3-63 предназначен для измерения частоты и периода синусоидальных сигналов, частоты и периода повторения импульсных сигналов, длительности импульсов, отношения частот электрических сигналов, счета числа (суммирования) электрических колебаний. Частотомер Ч3-63 применяется для настройки, испытаний и калибровки различных приемопередающих трактов, фильтров, генераторов, синтезаторов частоты, систем связи и других устройств. Наличие программного кодового дистанционного управления и возможность выдачи информации на внешнее регистрирующее устройство позволяют использовать прибор в информационно-измерительных и технологических системах, управляемых с помощью ЭВМ.
Особенности частотомера Ч3-63:
- Высокая точность измерений
- Выдача информации на регистрирующее устройство
- Дистанционное управление
- Жесткие условия эксплуатации
- Самоконтроль
- Малые габариты и масса
Технические характеристики частотомера Ч3-63:
| Параметры |
Значения |
| Диапазон напряжений входного сигнала |
При измерении частоты 0,03 - 10 В (для частот 1,0 - 1,5 ГГц — 0,03 - 10 мВт) |
| При измерении периода 0,03 - 10 В (для сигнала импульсной формы 0,1 - 30 В) |
| При измерении длительности импульсов 0,1 - 10 В |
| Диапазон измеряемых частот |
Синусоидального сигнала 0,1 Гц - 1000 МГц |
| Импульсного сигнала 0,1 Гц - 200 МГц (0,1-10 В) |
| Погрешность измерения частоты |
Не более 5*10-7±1 ед. сч. (за 12 мес) |
| Диапазон измеряемых периодов синусоидального и импульсного сигналов |
0,1 мкс - 104 с (10 МГц-10-4 Гц) |
| Диапазон измеряемых длительностей импульсов |
0,1 мкc - 104 с |
| Входное сопротивление |
1 МОм (50 Ом) |
| Входная емкость |
50 пФ |
| Питание |
220 В, 50 Гц; 220 или 115 В, 400 Гц |
| Источник постоянного тока |
27±3 В |
| Потребляемая мощность |
50 В · А |
| Габариты |
312 мм X 95 мм X 335 мм |
| Масса |
6 кг |
В ходе прохождения практике мною изучены приёмы настройки и проверки параметров блока согласно инструкции по настройки и техническим условиям. Самостоятельно проведена настройка блока, в процессе которой были освоены приёмы работы с электрической принципиальной схемой, сборочным чертежом. Изучены приёмы работы со стендовым оборудованием и контрольно-измерительными приборами.
Результаты настройки, регулировки и проверки параметров блоков позволяют при необходимости: вносить изменения в электрическую принципиальную схему, сборочный чертеж с целью повышения эксплуатационных характеристик и надежного функционирования.
|
